智能化专项设计系列特辑4 | 亚运 “化蝶双馆”，科技驱动下的智慧体育场馆新标杆

发布日期：2025-12-11

北京市建筑设计研究院股份有限公司是与共和国同龄的第一家民用建筑设计院，作为深耕行业七十余载的创新者，始终站在技术前沿，以卓越的专业能力引领行业发展。北京建院电气团队响应政策和市场需求，积极拓展电气及智能化专项设计咨询业务，组建智能化专项委员会，为公司智能化专项业务发展提供技术支持。公司从事智能化专项设计的团队人数近百人，在智能化专项设计领域凭借深厚的技术底蕴、创新的设计理念和丰富的实践经验，为各类建筑项目赋予了智慧的灵魂，打造出众多具有标杆意义的设计作品。本次通过优秀智能专项设计成果的系列连载，分享建筑智能化设计理念，促进同行的交流与合作，推进行业的发展与进步，为智慧建筑的发展贡献更多专业力量。

01项目概况

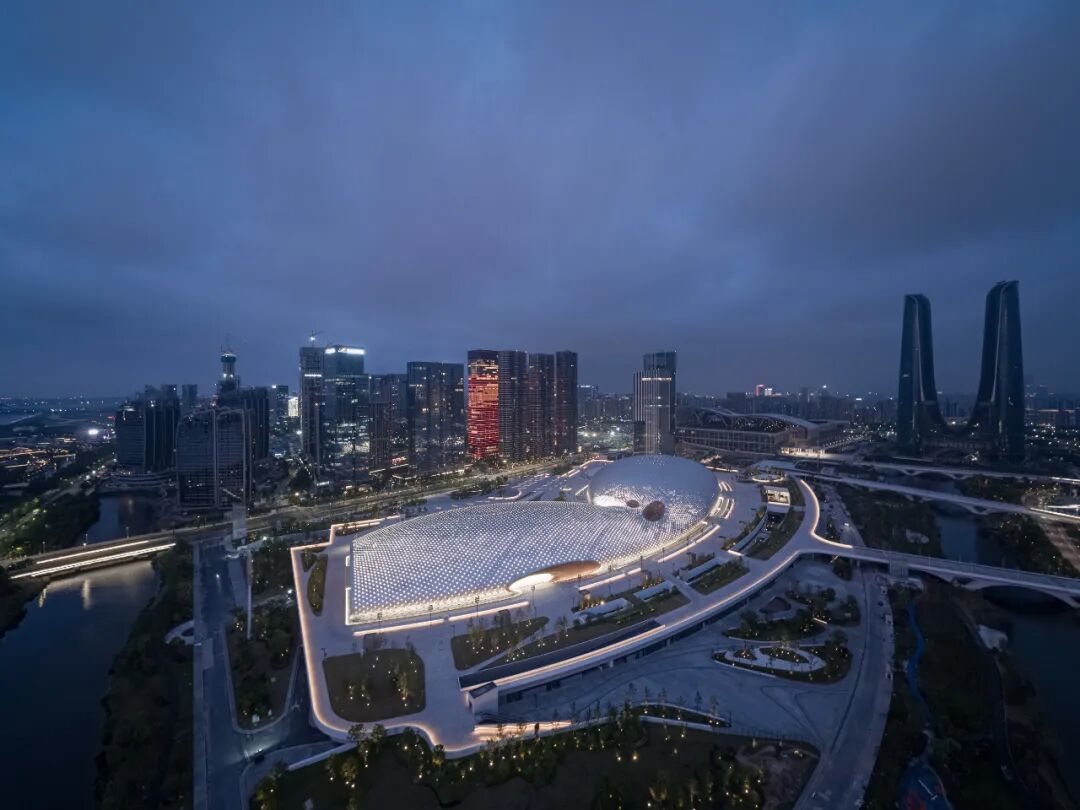

杭州奥体中心体育游泳馆位于杭州市萧山区，采用双馆合一设计，总建筑面积396,950平方米，是目前国内最大的双馆连体式建筑。作为2023年杭州亚运会的核心赛事场馆之一，因造型酷似“展翅蝴蝶”而得名“化蝶双馆”。场馆兼具体育竞技与公共服务功能，可承办游泳、跳水、篮球等国际顶级赛事，同时在赛后向社会公众开放，满足全民健身需求，能适配从国际大型赛事到日常群众健身的多场景使用需求，是集专业性、公益性、智能化于一体的现代化体育场馆典范。

1、智能化系统构建：全链条协同与技术融合

杭州亚运“化蝶双馆”以“服务赛事、便捷观众、高效管理”为核心目标，构建了覆盖“赛前-赛时-赛后”全链条的智能化运管体系。

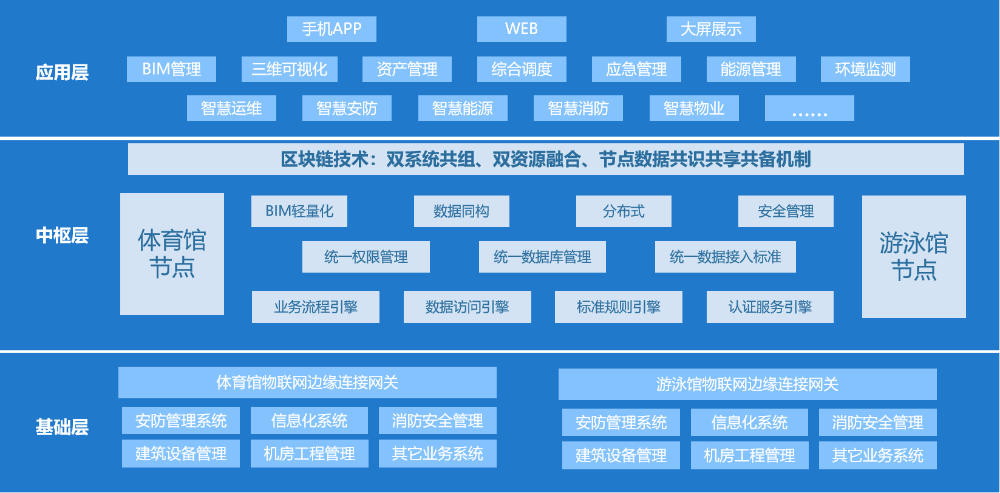

项目建立一个智慧场馆数字化监管平台（集成数字孪生驾驶舱、综合应急响应平台、能耗计量系统等核心功能），四大核心技术支撑（物联网、人工智能、5G、数字孪生），以及多个智能化子系统，形成“感知-传输-分析-应用”的完整技术闭环。通过系统间的数据互通与功能协同，打破传统场馆的功能壁垒，实现赛事保障、观众服务、场馆运维的智能化升级，超千个智能设备与传感器实时联动，为场馆高效运转提供技术支撑。

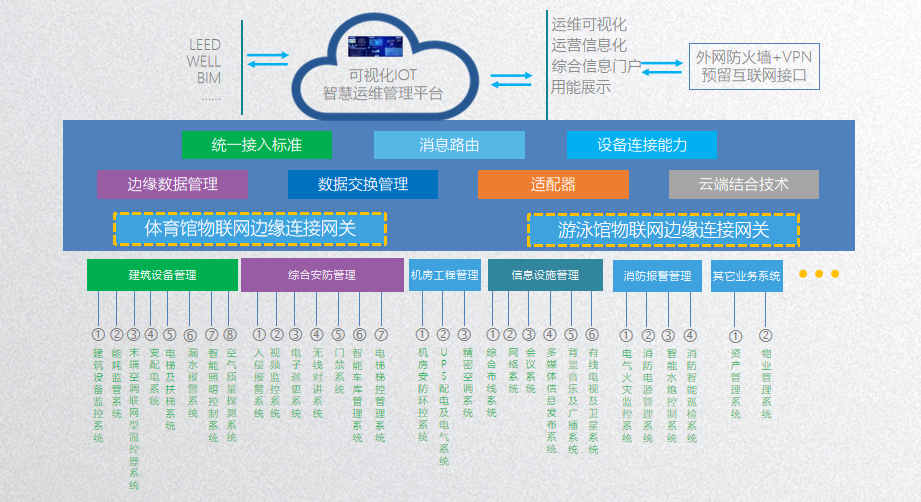

可视化IOT运维平台-边缘计算

2、智能化系统建设原则：专业性、实用性、安全性、可持续性

“化蝶双馆”智能化系统以满足国际赛事标准与赛后民生需求为导向，遵循专业性、实用性、安全性、可持续性四大原则，深度融合前沿科技与场馆运营实际。

专业性：贴合体育赛事专业要求，如泳池水温精准控制、赛事计时毫秒级响应、高清转播照明适配等，保障赛事公平与专业度；

实用性：聚焦参赛者、观赛者、管理者的核心需求，解决传统场馆入场拥堵、观赛体验单一、运维效率低等痛点；

安全性：构建多层级安全防护体系，覆盖人员安全、设备安全、数据安全，如立体安防网、网络隔离防护、应急联动机制等；

可持续性：兼顾赛事期间高负荷运转与赛后日常运营，通过智能能耗管理、灵活系统配置，实现场馆长期高效、低碳运行。

可视化IOT运维平台-边缘计算

3、网络架构：多网协同的智慧传输体系

为满足场馆多场景数据传输需求，“化蝶双馆”构建了多网物理隔离与逻辑互通的网络架构。分别设置赛事专用网、安防视频专网、物联网传输网、公众服务网4个独立网络，其中赛事专用网保障计时记分、高清转播等关键数据的实时传输，安防视频专网确保监控数据的安全存储与分析，物联网传输网支撑传感器与智能设备的数据交互，公众服务网为观众提供高速网络服务。各网络通过防火墙、网闸实现安全互通，既保障各系统独立稳定运行，又能实现数据共享与功能联动，为智慧场馆的高效运转提供坚实的网络基础。

02智能化系统设计亮点

杭州亚运“化蝶双馆”智能化系统围绕赛事保障、观众服务、安全防护三大核心场景，打造三大创新系统亮点：

1、赛事专项系统：专业赋能竞技体验

针对体育赛事的专业性需求，系统集成多项定制化功能，为参赛者提供精准、公平的竞赛环境。游泳赛事配备“电子计时记分系统”，实现毫秒级计时数据采集，同步传输至裁判终端与场馆大屏，确保赛事结果精准无误；花样游泳项目专属“水下仲裁系统”，通过水下摄像机实时捕捉运动员动作，为裁判判罚提供清晰依据；升旗系统通过智能算法实现“国歌时长与国旗上升速度同步”，8.8米主旗杆可同时悬挂4面3号国旗，适配多场次颁奖需求；此外，“智能环境控制系统”精准把控泳池水温（26±0.5℃）与湿度（60%-70%），避免雾气影响比赛视野，体育馆照明可按赛事标准自动切换，满足高清转播垂直照度≥2000lux的专业要求。

2、观赛服务系统：无感提升观赛体验

从入场到离场，系统通过全流程智能化设计，为观众提供便捷、沉浸的观赛体验。入场环节支持“身份证+电子二维码+人脸识别”三选一验票，搭配“被动式太赫兹人体安检”，大幅缩短入场时间；室内蓝牙导航生成3D路线，帮助观众快速找到座位、卫生间或便利店；观赛体验上，场馆实现5.5G网络全覆盖，下行峰值速率达25Gbps，支持5G+4K/8K+VR观赛，观众可通过手机切换“运动员第一视角”，880平方米显示屏系统（含可升降斗屏、600米长的环形屏）实时同步比分与赛事回放，VIP区还能接收专属赛事数据；细节服务方面，公共区域的“厕卫智能引导系统”通过屏幕实时显示厕位剩余量与异味浓度，满员时自动推荐邻近卫生间，20万平方米地下停车场支持“AI寻车”，输入车牌号即可生成导航路线。

3、立体安防系统：智能守护场馆安全

作为国际级赛事场馆，“化蝶双馆”构建了覆盖全场景的立体安防系统，由六大子系统协同组成，实现“无死角、全时段、智能化”防护。“视频安防监控系统”部署超1300台专用设备，观众看台用8K高清球机、电梯轿厢用专用摄像机、奖牌仓库用带移动侦测枪机，本地云存储按4M码流、H.265编码存储90天录像，监控中心5×6组合46寸液晶拼接屏（接缝≤1.7mm）实时显示重点区域画面，同时具备人流密度分析、异常行为识别功能，发现聚集、闯入等情况可自动切换画面并触发声光报警；入侵报警与紧急求助系统在奖牌仓库等重点区域安装双鉴探测器（红外+微波），贵宾室、监控中心设紧急报警按钮，残疾人卫生间配备拉绳求助开关，确保快速响应安全需求；出入口及门禁控制系统实行分级管控，运动员通道采用“人脸+IC卡”双认证，火灾等紧急情况时所有门禁自动解锁、通道闸全开，配合广播引导疏散；此外，系统还包含电子巡查系统、停车场管理系统、防爆安全检查系统，全方位保障赛事期间人员与场馆安全。

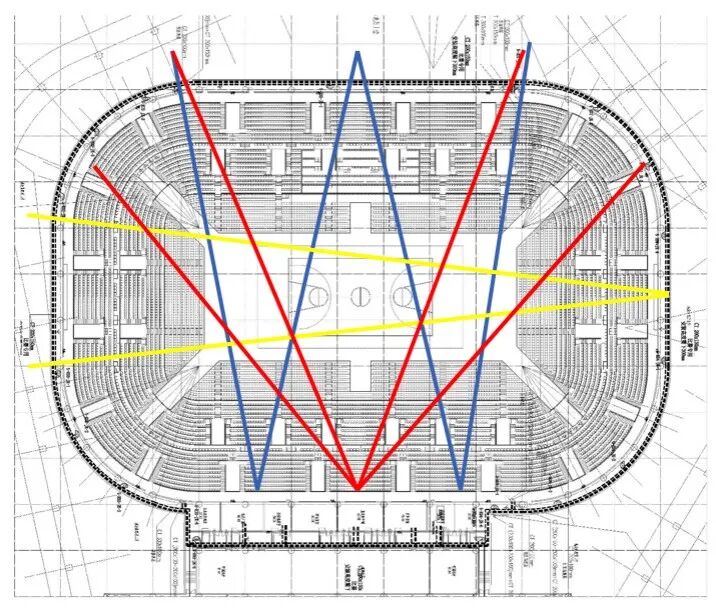

体育馆共布置20个3200万像素摄像机、游泳馆布置16个3200万像素摄像机

03智能化场景应用成效与价值

杭州亚运“化蝶双馆”智慧化系统通过多场景创新应用，在赛事保障、日常运维、赛后利用等方面实现显著优化，具体成效体现在以下维度：

1、赛事保障维度：精准高效，专业可靠

赛事期间，智能化系统实现“零失误”运转。电子计时记分系统毫秒级响应，确保游泳、跳水等赛事结果精准；水下救生系统通过2台摄像机一组形成180°覆盖，15秒内识别溺水者并报警，搭配救生员监控实现“无盲区”防护；数字孪生驾驶舱1:1还原场馆与设备分布，实时显示电力、空调、安防等系统状态，设备故障可通过三维模型快速定位，保障赛事流程顺畅，获得国际奥委会与参赛队伍高度认可。

2、运维管理维度：降本增效，可视化管控

场馆运维效率大幅提升，数字孪生驾驶舱让管理者通过“虚拟场馆”实现全局管控，无需现场巡查即可掌握设备状态；智能能耗管理系统对设备分项计量，通过数据分析生成节能策略，赛后运营能耗降低15%-20%；综合应急响应平台在突发情况时可一键启动广播、照明、门禁联动，应急事件处理效率提升30%，同时减少人工运维成本约25%。

3、赛后利用维度：灵活转型，服务民生

据了解，自亚运会后，体育馆累计举办赛演活动超120场，包括世界和华语顶流歌手演唱会，以及CBA联赛总决赛、WCBA全明星周末、世界羽联巡回赛总决赛等国内外重大体育赛事。杭州奥体中心游泳馆共6400余座，是目前国内仅次于北京“水立方”的全国第二大游泳跳水馆，可举办游泳、跳水、花样游泳等比赛项目。同时场馆借助智能化系统快速转型为“智慧体育产业园”，服务市民健身需求。市民通过APP即可预约泳池、篮球场，系统自动匹配时段与收费标准，支持按次支付或会员充值；开设游泳、羽毛球等培训课程时，AI系统记录学员运动数据，生成个性化训练方案；商业配套区域结合场馆数据推荐消费，如为游泳学员推荐防水装备，实现“体育+商业”业态融合，场馆使用率提升至80%以上，成功实现从“亚运场馆”到“全民健身中心”的可持续转型。

04项目总结与行业意义

杭州奥体中心体育游泳馆作为“智能亚运”的核心载体，不仅圆满完成杭州亚运会赛事保障任务，更成为智慧体育场馆建设的“标杆工程”。其智能化系统通过前沿技术与实际需求的深度融合，既满足国际顶级赛事专业要求，又兼顾赛后民生服务可持续性，为智慧体育场馆设计与建设提供“可复制、可推广”的经验。

未来，随着物联网、人工智能、VR/AR等技术持续升级，智慧体育场馆将进一步突破功能边界，在“AI私教”“异地同场竞技”等场景不断创新，为体育事业智能化发展注入更多活力。北京建院也将继续深耕智慧场馆设计领域，以技术创新推动更多高品质体育场馆落地，为全民健身与体育强国建设贡献专业力量。
