内容简介

本图集是对11G101-1《混凝土结构施工图平面整体表示方法制图规则和构造详图（现混凝土框架、剪力墙、梁、板）》的修编。本次修编按GB 18306-2015《中国地震动参数区划图》、GB 50011-2010《建筑抗震设计规范》及2016年局部修订、GB 50010-2010《混凝土结构设计规范》（2015版）等新标准，结合近年来工程实践对图集提出的反馈意见，对图集原有内容进行了系统的梳理、修订，同时考虑实际工程应用需要又新增了框架扁梁等内容。 本图集适用于抗震设防烈度为6~9度地区的现浇混凝土框架、剪力墙、框架-剪力墙和部分框支剪力墙等主体结构施工图的设计，以及各类结构中的现浇混凝土板（包括有梁楼盖和无梁楼盖）、地下室结构部分现浇混凝土墙体、柱、梁、板结构施工图的设计。

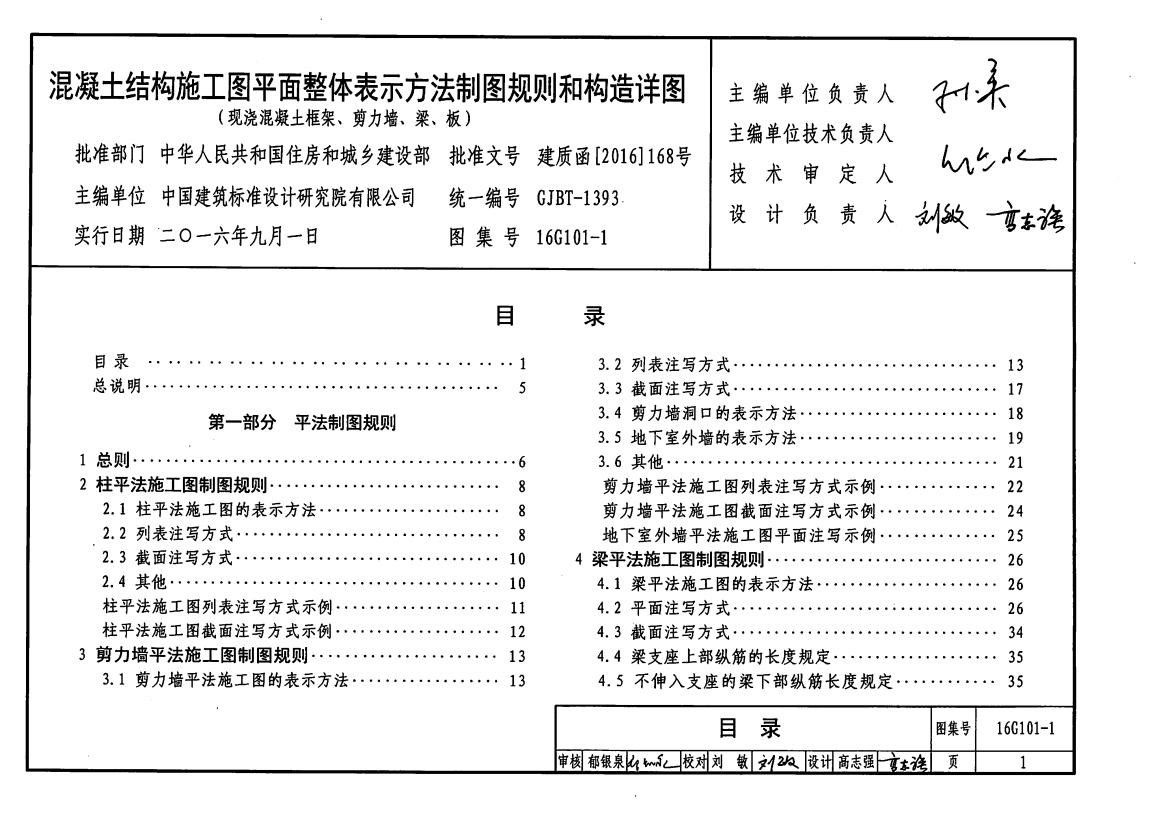

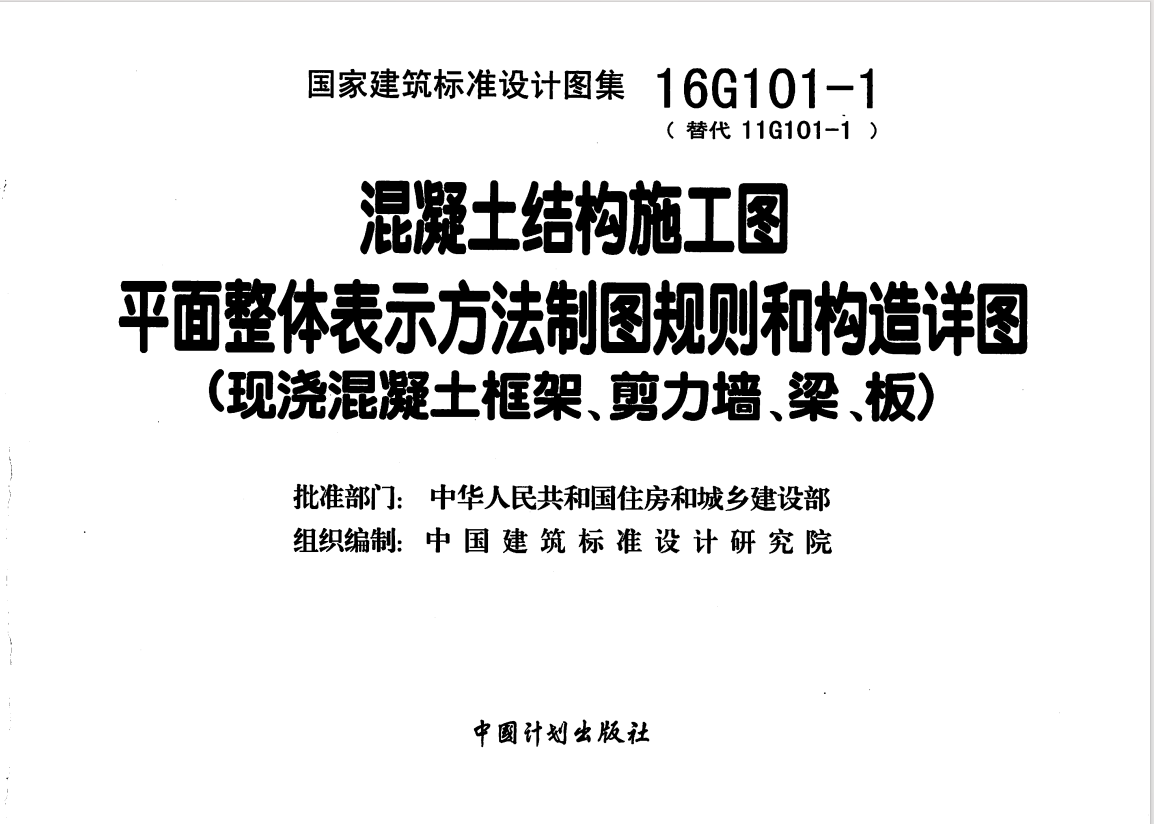

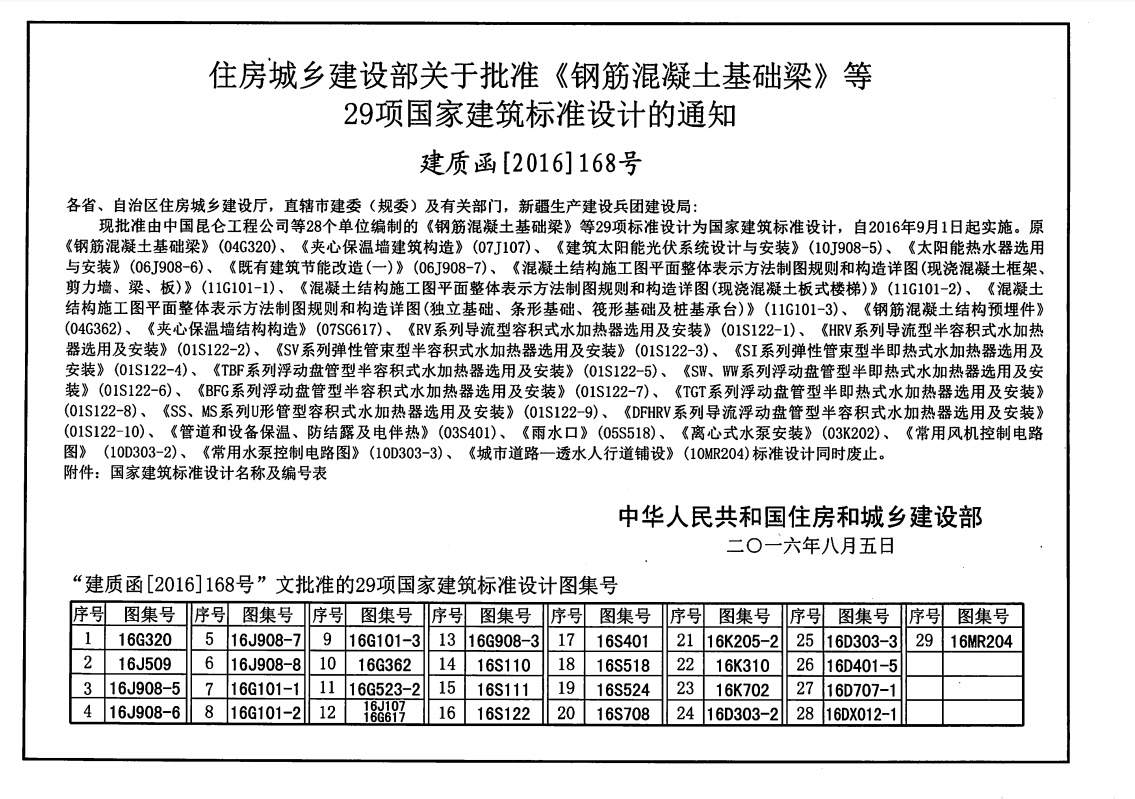

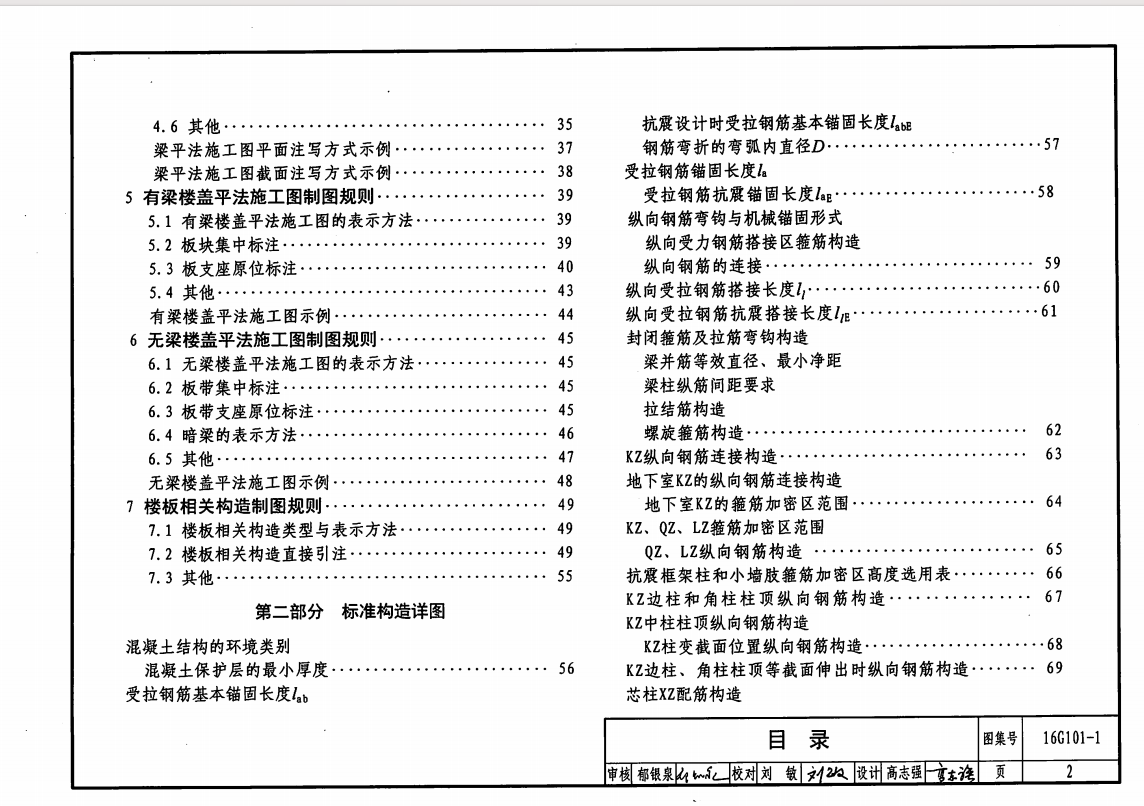

预览图
